Распространенные типы конструкций трансформаторных подстанций
Трансформаторная установка является одним из главных элементов электрической сети, обеспечивающей прием, передачу и распределение электроэнергии.
Прайс-лист на установку и монтаж КТП | |||
---|---|---|---|
№ | Наименование работы | Ед. изм. | Цена (руб.) |
1 | Установка трансформатора до 250 кВт | шт. | 70000 |
2 | Установка трансформатора более 250 кВт | шт. | от 90000 | 3 | Монтаж всех конструкций: металлических, кабельных, полка-кронштейн из угловой стали | шт. | 70000 |
В зависимости от типа преобразования тока, типовые трансформаторные подстанции разделяют на понижающие и повышающие. Понижающие подстанции перерабатывают более высокое напряжение в низкое, которое используется населением и промышленными предприятиями. Повышающие подстанции преобразовывают напряжение в высокое для ее передачи. Необходимость повышения напряжения перед транспортировкой электричества вызвана необходимостью снижения уровня потерь.
Типы трансформаторных подстанций можно классифицировать по способу подключения (тупиковые, ответвительные, проходные и узловые) и месту размещения – открытые и закрытые.
Так же принято разделение трансформаторных подстанций по типу конструкции. Наиболее распространены мачтовые (столбовые) подстанции, комплектные (КТП) и закрытые, киоскового типа. Особенности конструкции позволяют выбрать тип устройства в соответствии с назначением и условиями обслуживания – этот момент в обязательном порядке учитывается при проектировании подстанции.
Трансформаторная подстанция мачтового типа

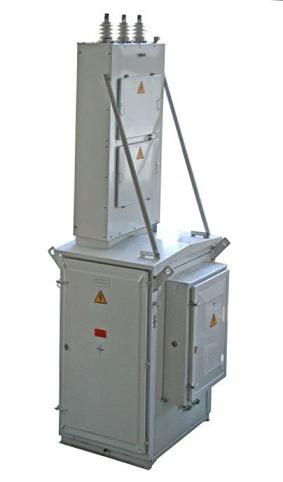

Фото трансформаторной подстанции мачтового типа
![Фото трансформаторной подстанции мачтового типа](/img/transformatornaya_podstanciya/tipi_transformatornih_podstancij_1.jpg)
Комплектные трансформаторные подстанции (КТП) мачтового типа иногда называют столбовыми, хотя эти устройства имеют отличия. Главной особенностью мачтовых трансформаторных подстанция является расположение оборудования на конструкции, в том числе на двух и более стойках опор воздушной линии. Площадка для обслуживания подстанции находится на некоторой высоте, а место установки не требует ограждения.
Маркировка КТП мачтового типа содержит следующую структуру: МТП (мачтовая трансформаторная подстанция), мощность трансформатора (кВА), номинальное напряжение ВН (кВ), номинальное напряжение НН (кВ), климатическое исполнение и категорию размещения в соответствии с ГОСТ 15150-69.
Трансформаторные подстанции шкафного типа
КТП шкафного типа устанавливаются на наземный фундамент и требует установки дополнительного ограждения. Подстанция трансформаторная шкафного типа предназначается для электроснабжения небольших объектов промышленного, сельскохозяйственного и частного хозяйства, относящихся к III группе надежности электроснабжения.
По функциям КТП шкафного типа не отличаются от мачтовых и ее главный недостаток – обустройство дополнительного заграждения.Наш опыт проектирования и монтажа трансформаторных подстанций показывает, что в системах электроснабжения наиболее часто применяются одно- и двухтрансформаторные подстанции.
Однотрансформаторные КТП применяются для питания линий нагрузки, допускающих перерыв в электроснабжении более суток (III тип). Это время дается обслуживающей компании для ремонта и замены поврежденных элементов ТП. Однотрансформаторные ТП могут применяться при организации питания электроприемников II категории – в этом случае в проекте должно быть предусмотрено резервирование мощности по перемычкам на вторичном напряжении.
Двухтрансформаторные подстанции могут использоваться для электроприемников I и II категорий. При этом, в проектировании закладывается избыточная мощность трансформаторов, которая при выходе из строя одного трансформатора позволит обеспечить питание всех потребителей.
Компания «10 Киловольт» специализируется на проектировании и установке различных типов подстанций. Мы работаем на рынке много лет, имеем профессиональный коллектив и постоянных заказчиков, которые оценили уровень выполняемых нами работ.
